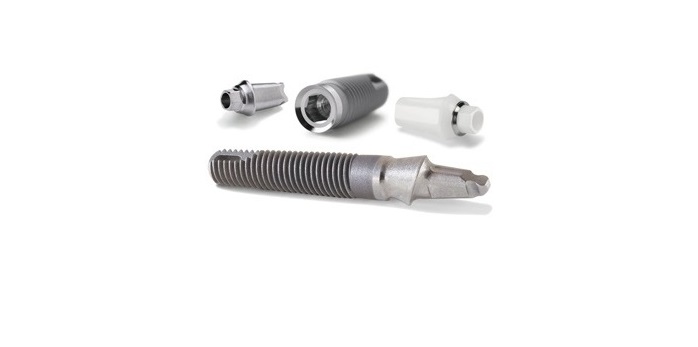

Implanty TSV mogą być używane jako wszczepy:
- jednofazowe (gojenie przezdziąsłowe)
- dwufazowe (gojenie zamknięte)
Dostępne średnice implantów:
3,1mm – NOWOŚĆ , Katalog dostepny w zakładce "Pobierz"
3,7mm
4,1mm
4,7mm
6,0mm
Długości implantów:
8mm, 10mm, 11,5mm, 13mm, 16mm

Zestawienie implantów:

średnica implantu	średnica platformy	połączenie	8mm	10mm	11,5mm	13mm	16mm
3,7mm	3,5mm	2,5mm wewnętrzny hexagon	TSVB8	TSVB10	TSVB11	TSVB13	TSVB16
4,1mm	3,5mm	2,5mm wewnętrzny hexagon	TSV4B8	TSV4B10	TSV4B11	TSV4B13	TSV4B16
4,7mm	4,5mm	2,5mm wewnętrzny hexagon	TSVWB8	TSVWB10	TSVWB11	TSVWB13	TSVWB16
6,0mm	5,7mm	3,0mm wewnętrzny hexagon	TSV6B8	TSV6B10	TSV6B11	TSV6B13	TSV6B16

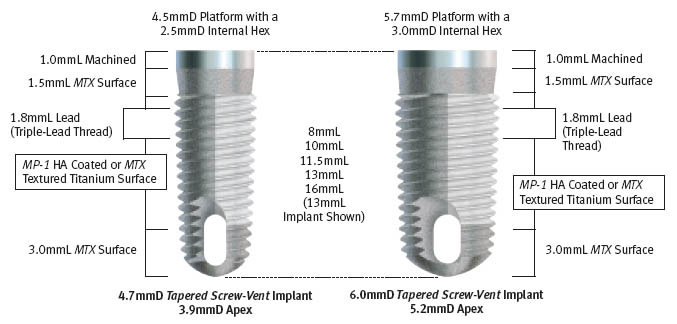

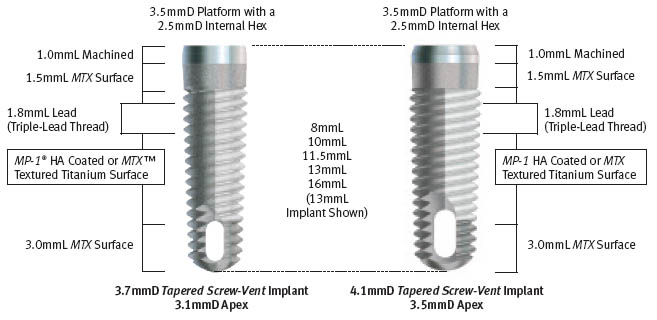

Szczegółowe parametry implantów przedstawiają poniższe schematy:

Każdy implant sprzedawany jest łącznie z trójfunkcyjnym Fixture Mount oraz śrubą zamykającą.

	=		+		+
Opakowanie implantu		Implant		Śruba zamykająca		Fixture Mount (trójfunkcyjny element) i śrubka mocująca

---

Właściwości

Fixture Mount

Każdy implant sprzedawany jest łącznie z trójfunkcyjnym Fixture Mount oraz śrubą zamykającą.

Fixture Mount jest idealnym narzędziem do pobrania wycisku w czasie zabiegu chirurgicznego.
Funkcje Fixture Mount:

1. przenośnik implantu
   Fabrycznie implant pakowany jest wraz z Fixture Mount i za jego pośrednictwem wkręcany (jest to jedna z opcji wszczepiania implantu)

2. transfer wyciskowy
   Fixture mount może być użyty jako transfer przy pobieraniu wycisków metodą łyżki otwartej i zamkniętej. Kształt Fixture Mount pozwala na uzyskanie pionowej retencji w wycisku.

3. łącznik tymczasowy
   Wykonany ze stopu tytanu Fixture mount może zostać wykorzystany, po oszlifowaniu, do przygotowania korony tymczasowej przy odbudowach cementowanych jak i przykręcanych. Specjalnie nadany kształt łącznika, nacięcia/ rowki ułatwiają skracanie długości, opracowanie transferu dla optymalnego dopasowania. Przy wykorzystaniu Fixture Mount można utworzyć właściwy dla danego przypadku profil tkanki miękkiej. W systemie Swiss Plus Fixture Mount może również służyć jako łącznik ostateczny.


Połączenie

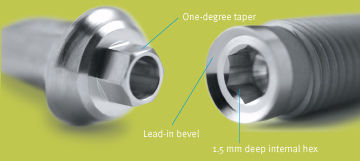

Części protetyczne łączą się z implantami przez wewnętrzny hex (średnica połączenia: 2,5 mm dla implantów 3,7 i 4,7 mm oraz średnica 3mm dla implantów 6mm).

Niezawodność i skuteczność połączenia łączników z implantami gwarantuje Friction-Fit. Jest to rodzaj zakleszczenia, „zimnego spawu”. Rozwiązanie polega na tym, iż łącznik po umieszczeniu w implancie zakleszcza się w nim. Siły z łącznika przenoszone są głębiej do implantu, na wszystkie ściany, nie na śrubkę mocującą! Dzięki takiemu rozwiązaniu śrubka nie jest przeciążana, wyeliminowane są mikroruchy, co zapobiega obluzowaniu się śrubki.

Kształt implantów

Implanty TSV mają stożkowy kształt na całej długości. Rozwiązanie takie zwiększa stabilność pierwotną implantu.

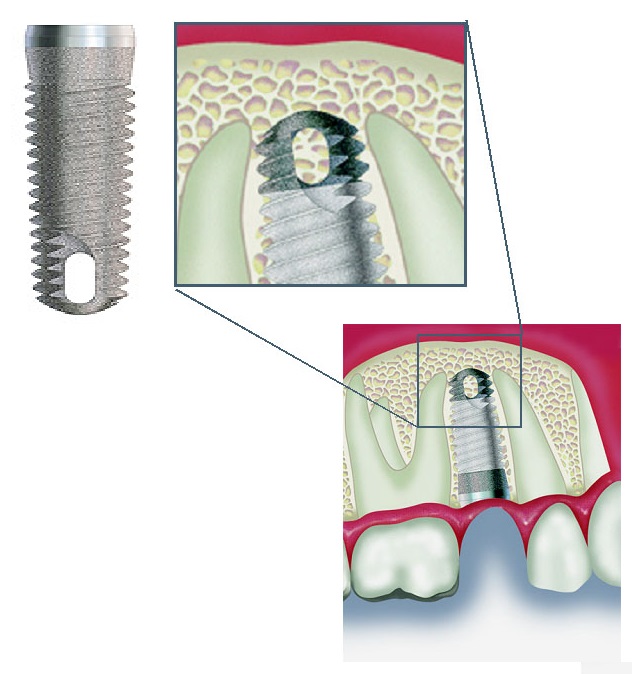

Stożkowy kształt ułatwia wszczepianie implantów w warunkach zbieżności korzeni zębów sąsiednich.

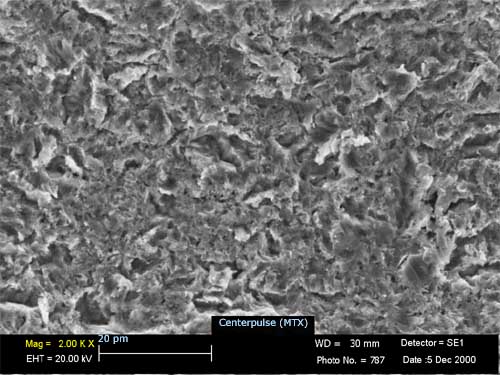

Powierzchnia implantów

Gwint implantu

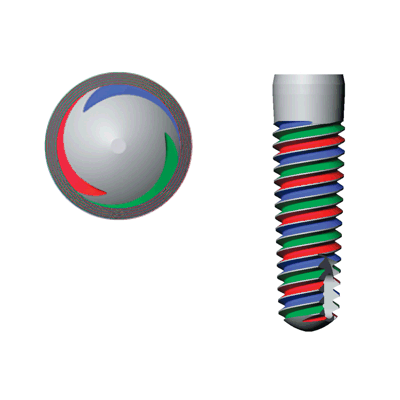

Implanty Tapered Screw-Vent mają potrójną nitkę gwintu. Trzy niezależne nitki gwintu rozpoczynają się co 120° względem siebie. Implanty TSV są samogwintujące.

Nowe opakowania

Nowe opakowanie implantów składa się z następujących komponentów:

Opakowanie zewnętrzne	Fiolka zewnętrzna (sterylna bariera)	Fiolka wewnętrzna zawiera implant, Fixture Mount, śrubkę zamykającą

Nowe opakowanie zapewnia łatwy dostęp do implantu i śrubki zamykającej. Implant wyjmowany jest kluczem sprzężonym z Fixture Mount. Śrubka zamykająca umieszczona jest w dolnej części fiolki.
Bezdotykowy system przenoszenia implantu umożliwia przeniesienie implantu z fiolki do miejsca wszczepu bez czynności pośrednich. Fixture Mount z implantem zakleszczony jest w kluczu/ raczy.
Na opakowaniu zewnętrznym podane są parametry implantu.
Fiolki zewnętrzne dodatkowo posiadają kolorystyczny kod rozmiaru implantu:
- implant o średnicy 3,7 oraz 4,1mm – kolor zielony
- implant o średnicy 4,7mm – kolor fioletowy
- implant o średnicy 6,0mm – kolor żółty.

Chirurgia

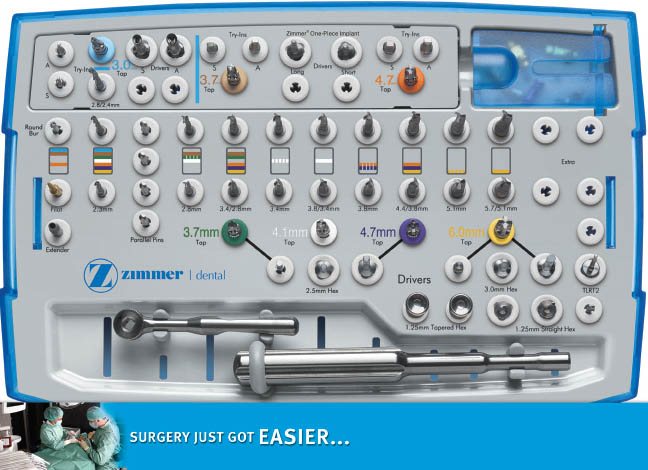

Kaseta chirurgiczna zawiera:
- zestaw wierteł o 2 długościach i stopniowo wzrastających średnicach;
- wiertła pilotujące;
- gwintowniki;
- narzędzia ręczne i na kątnicę do osadzania wszczepów;
- grzechotkę / raczę;
- wkrętak do ręcznej instalacji implantów w przednim odcinku szczęki;
- narzędzie do rozłączania zaklinowanych łączników protetycznych;
- moduł narzędzi do implantów jednoczęściowych One-Piece (opcjonalnie);

Sekwencja wierteł

· Wiertła Zimmer Dental opracowano po wielu badaniach i testach, tak by zagwarantować siłę i skuteczność cięcia, szybsze i precyzyjniejsze opracowanie miejsca do umieszczenia wszczepu.
· Geometria wierteł jest opatentowana przez firmę Zimmer Dental. Dobrany skład stali nierdzewnej zapewnia ochronę wiertła, gwarantuje taką samą ostrość i skuteczność pracy przez wiele zabiegów.

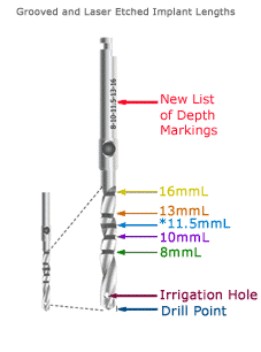

· Wiertła posiadają markery długości, głębokości nawiercania (8, 10, 11.5, 13, 16mm). Wartości te umieszczone są na każdym wiertle.
· Wiertła przystosowane są do chłodzenia wewnętrznego.
· Kaseta chirurgiczna wyposażona jest w wiertła o długościach: 11 oraz 17mm.

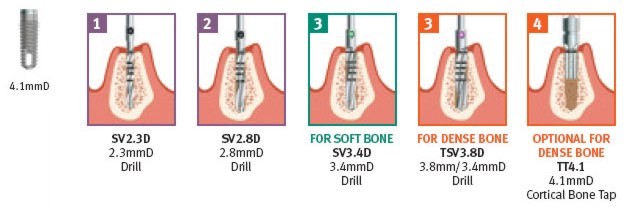

Sekwencja wierteł dla systemu Tapered Screw-Vent
Dla każdej średnicy implantu zdefiniowana jest sekwencja wierteł, które należy użyć do umieszczenia wszczepu. Protokoły chirurgiczne opracowane są z podziałem na kość zbitą oraz kość miękką. Ze względu na szczególne właściwości wszczepów stożkowych opracowano specjalny protokół do implantacji w kości zbitej D2, stosujący wiertła stożkowe, a w kości D1 także gwintowniki.
Właściwa sekwencja wierteł może być dobrana podczas zabiegu przez wybranie wiertła ostatecznego dla danego przypadku.
Sekwencje wierteł dla implantów TSV 3,7mm, 4,7mm, 6mm dla kości miękkiej (soft bone) oraz kości zbitej (dense bone) zawiera poniższa tabela:

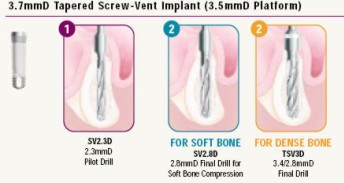

Implant 3,7mm (platforma 3,5mm)

Implant 4,1mm (platforma 3,5mm)

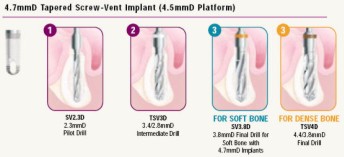

Implant 4,7mm (platforma 4,5mm)

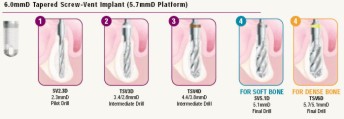

Implant 6,0mm (platforma 5,7mm)

System GemLock

System GemLock to bezdotykowy system przenoszenia. Opatentowana technologia systemu GemLock umożliwia przeniesienie implantu ze sterylnego opakowania do miejsca wszczepu. Instrumenty pewnie zakleszczają się w kluczu, umożliwiając chirurgowi precyzyjną pracę.

Osadzenie implantu

Implant pakowany jest łącznie z Fixture Mount, umożliwiającym przeniesienie implantu z opakowania oraz jego wkręcenie.

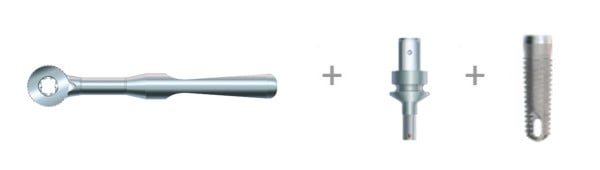

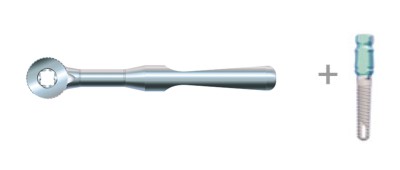

Implanty mogą być wkręcane przez:
* Fixture Mount (w zestawie z implantem) za pomocą klucza typu racza;

** klucz-nasadkę bezpośrednio przymocowywanego do implantu;

*** maszynowo, z poziomu implantu;

**** klucz-wkrętak.

Osadzenie implantu Tapered Screw-Vent

Otwórz sterylną wewnętrzną fiolkę

Zamocuj klucz (racza, wkrętak) do Fixture Mount

Wprowadzaj implant z prędkością 18obr./min. (przez Fixture Mount lub zamocuj klucz bezpośrednio do implantu)

Opcjonalnie: pobranie wycisku przy wykorzystaniu Fixture Mount

Odkręcenie Fixture Mount

Zamknięcie implantu śrubką z zestawu

Zszycie tkanki miękkiej do gojenia zamkniętego

Śruby gojące

Firma Zimmer Dental oferuje szeroki wybór śrub gojących gwarantując wszechstronność zastosowań.
Śruby gojące stosowane są po okresie osteointegracji (przy wykorzystaniu implantu TSV do procedury dwufazowej) lub bezpośrednio po zabiegu wszczepienia implantu (procedura jednofazowa) do ukształtowania odpowiedniego kształtu tkanki miękkiej.

Śruby produkowane są w różnych wysokościach kołnierza: 3mm, 5mm, 7mm (cuff height) i szerokościach, profilach wyłaniania korony(emergence profile):
3,5mm, 4,5mm, 5,5mm, 6,5mm

Protetyka

Komponenty do prac cementowanych

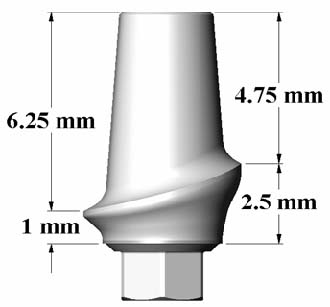

Łącznik cyrkonowy Idealny dla potrzeb estetyki Przygotowane profile łącznika eliminują konieczność opracowywania materiału pod korony Tytanowy o-ring gwarantuje solidne połączenie z implantem Dostępne dla platform implantu 3,5 oraz 4,5mm. Profile wyłaniania: 4,5mm, 5,5mm Wysokości profilu: 1mm, 2mm W zestawie śrubka mocująca

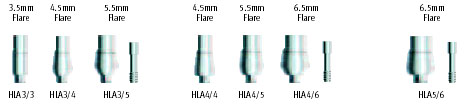

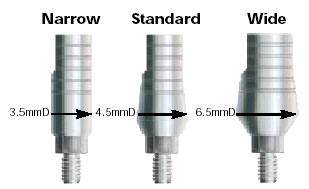

Łącznik prosty Hex-Lock Łącznik z systemem Friction-Fitq Dostępny dla każdej platformy implantu Różne szerokości łącznika (Emergence profile):3,5mm, 4,5mm, 5,5mm, 6,5mm W zestawie śrubka mocująca

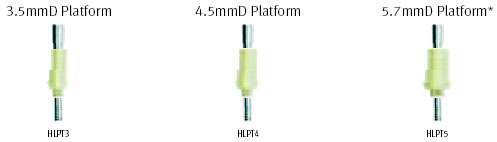

Tymczasowy łącznik prosty Idealne rozwiązanie dla wytworzenia naturalnego profilu wyłaniania podczas okresu gojenia. Do pokrycia cementem tymczasowym lub samopolimeryzującym akrylem Biały kolor łącznika uwydatnia efekty estetyczne, szczególnie w przednich odcinkach W zestawie śrubka mocująca
Łącznik kątowy 20 Łącznik z systemem Friction-Fit Dostępny dla każdej platformy implantu Szerokości łącznika:4,5mm, 5,5mm, 6,5mm dla platform, odpowiednio:3,5mm, 4,5mm, 5,7mm Dostępny w dwóch wersjach możliwości ustawień:- 6 pozycji- 24 pozycje

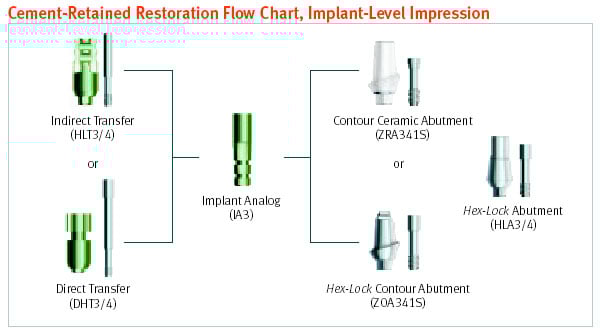

Odbudowa przy użyciu łączników do prac cementowanych – schemat:

Komponenty do prac indywidualnych

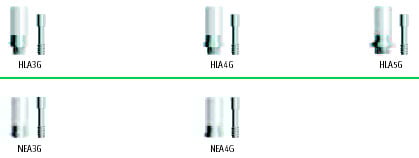

Łącznik indywidualny złoty Łącznik ze złotą podstawą Dostępny w dwóch wersjach: I. dla zastosowań do prac pojedynczych (posiadają zewnętrzny hex, element antyrotacyjny) II. dla zastosowań do prac złożonych (nie posiadają zewnętrznego hex’u, można zastosować w przypadkach nie wymagających elementu antyrotacyjnego) Osiągalny dla platformy 4,8 Profil wyłaniania: 5,0mm W zestawie śrubka mocująca

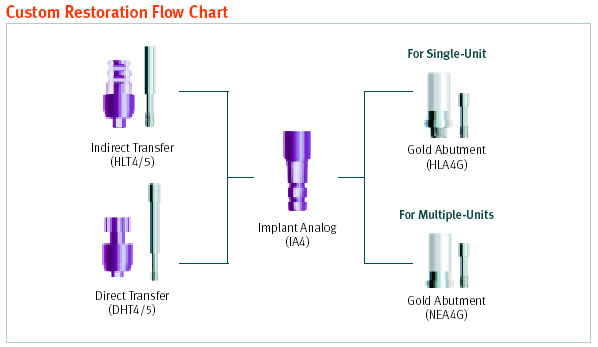

Odbudowa przy użyciu łączników indywidualnych – schemat:

Komponenty ceramiczne PureForm Ceramics

• Nowa linia produktów ceramicznych
• Czapeczki PureForm Ceramic muszą być stosowane wraz z łącznikami PureForm Core
• Kształt i rozmiar czapeczek zbliżony do naturalnych zębów

• zredukowany czas opracowywania
• porcelana stosowana jest bezpośrednio na ceramikę, nie ma potrzeby stosowania dodatkowych czapeczek, wax-up
• system zaprojektowany dla prac cementowanych
• oferowane w sześciu konfiguracjach:

  - siekacze: wysokość 10,5mm
  - siekacze 17°: wysokość 10,4mm
  - siekacze: wysokość 9,8mm
  - siekacze 17°: wysokość 9,6mm
  - kły: wysokość 10,8mm
  - przedtrzonowce: wysokość 8,8mm
• materiał: alumina, cyrkonia

Łączniki PureForm Core – używane z komponentami PureForm Ceramic wymienionymi powyżej.

• wysokość kołnierza 0,5mm oraz 1,5mm
• W zestawie śrubka mocująca

Komponenty do prac przykręcanych

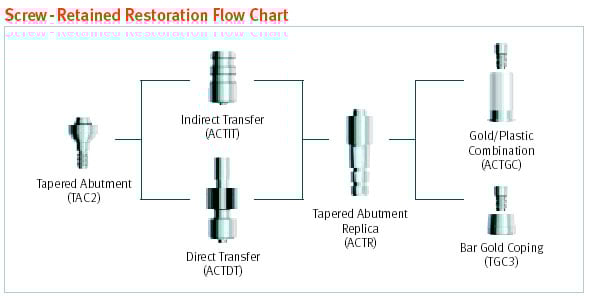

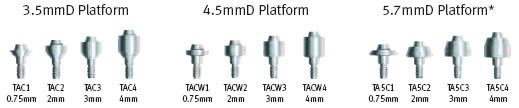

Łączniki stożkowe – schemat: Łącznik stożkowy Do prac wielopunktowych, belek Dostępny dla wszystkich platform Wysokości kołnierza łączników: 2mm, 3mm, 4mm, 5mm W zestawie czapeczka gojąca

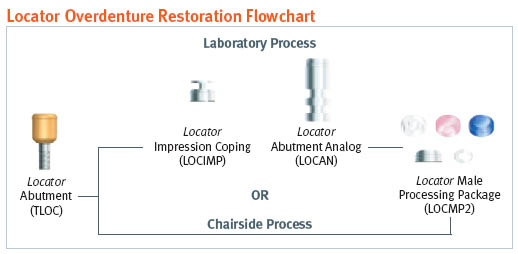

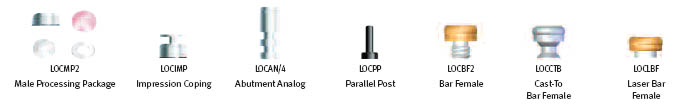

Zatrzask typu Locator – schemat Zatrzask typu Locator Idealne rozwiązanie dla protez zębowych Łącznik zapewnia łatwe zakładanie i zdejmowanie protezy przez pacjenta Niski profil. Wysokości kołnierza łączników: 0mm, 1mm, 2mm, 3mm, 4mm Dostępne dla platform 3,5 oraz 4,5mm Szeroka gama komponentów. Wkładki nylonowe o różnym stopniu retencji Instrumenty do łączników Locator

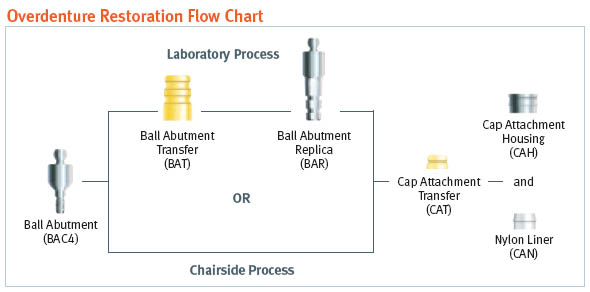

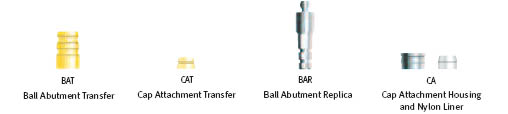

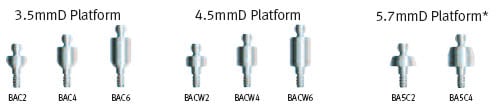

Zatrzask kulowy – schemat: Zatrzask kulowy Idealne rozwiązanie dla protez zębowych Dostępny dla wszystkich platform Szerokość kulki łącznika: 2,5mm Dostępne wysokości: 2mm, 4mm, 6mm Komponenty łączników

Instrumentarium protetyczne

Komponenty protetyczne powinny być przykręcane z określoną siłą do implantu, co zapewnia trwałość i żywotność łączników.

Niezbędne narzędzia do ostatecznego przymocowania łączników:

klucz dynamometryczny 20 lub 30Ncm
śrubokręt do klucza dynamometrycznegowystępuje w wersji krótkiej i długiej
trzyelementowy klucz do łączników typu Locator
klucz do łączników typu Locator, do klucza dynamometrycznego;występuje w wersji krótkiej (15mm) i długiej (21mm)
uchwyt do łączników
kaseta protetyczna
śrubokręt stożkowy, ręczny, hexwystępuje w wersji krótkiej (23mm) i długiej (27mm).wchodzi w skład kasety chirurgicznej
śrubokręt, hex występuje w wersji krótkiej (17mm) i długiej (22mm).wchodzi w skład kasety chirurgicznej
śrubokręt do rozdzielania Fixture-Mount od implantuwchodzi w skład kasety chirurgicznej
