| Opakowanie implantu |
Implant | Śruba zamykająca |
Fixture Mount |
Typy implantów Swiss Plus

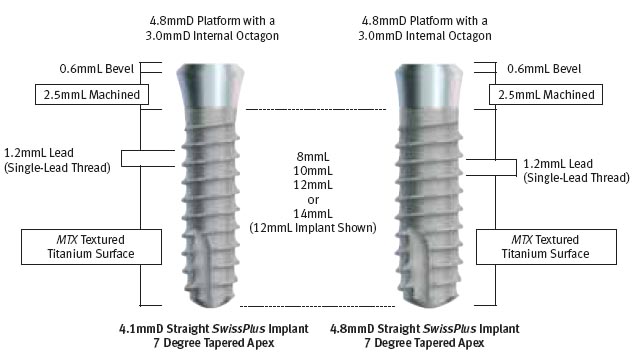

Implanty proste Swiss Plus
Właściwości implantów:
- pojedyncza nitka gwintu
- lekko stożkowy wierzchołek (7°) jest w całości pokryty gwintem
- na pierwszych 3 zwojach nacięcia gwintujące !!
- średnice: 4,1 lub 4,8mm
- platforma: 4,8mm, wewnętrzny oktagon
- długości: 8, 10, 12, 14mm
Implanty proste
Zestawienie implantów prostych SwissPlus
|
średnica implantu |
średnica platformy |
połączenie |
8mm |
10mm |
12,mm |
14mm |
|
4,1mm |
4,8mm |
3,0mm wewnętrzny oktagon |
OPB8 |
OPB10 |
OPB12 |
OPB14 |
|
4,8mm |
4,8mm |
3,0mm wewnętrzny oktagon |
OPWB8 |
OPWB10 |
OPWB12 |
OPWB14 |

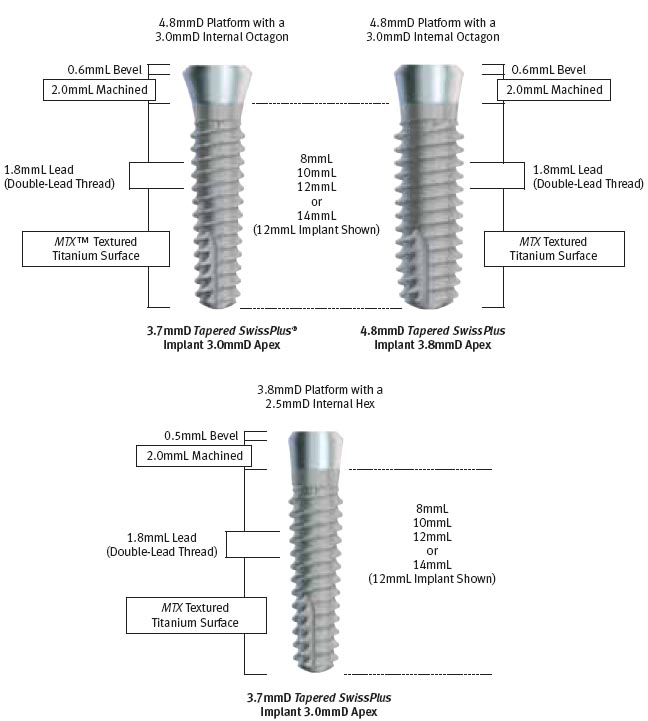

Implanty stożkowe
Właściwości implantów:
- podwójna nitka gwintu (nitki gwintu biegną równolegle od samego wierzchołka aż do szyjki implantu)
- zmniejszona ilość wydzielanego ciepła podczas etapu zabiegu
- 2 nitki gwintu zwiększają o 33% powierzchnię śruby i o 34% powierzchnię kontaktu wszczepu z kością już na etapie implantacji
- nacięcia tnące na 4 zwojach gwintu
- unikalny kształt gwintu tnie kość, nie powodując nacisków / kompresji poprzecznej. Siły skierowane są jedynie w kierunku zgodnym z kierunkiem wprowadzania implantu. Jest to szczególnie istotne w przypadkach klinicznych, gdy pacjent ma bardzo mało kości pod implant
- średnice: 3,7 lub 4,8 mm
- platforma implantu: 4,8 mm, wewnętrzny oktagon. Do szczególnych zastosowań oferowany jest implant z platformą 3,8 mm (wew. hex) o średnicy 3,7 mm
- dlugości: 8, 10 12 14mm
- implanty Swiss Plus wytwarzane są z czystego tytanu (Grad4)
- Fixture Mount wytwarzany jest z takiego samego stopu co implant
Implanty stożkowe
Zestawienie implantów stożkowych SwissPlus
|
średnica implantu |
średnica platformy |
połączenie |
8mm |
10mm |
12,mm |
14mm |
|
3,7mm |
3,8mm |
2,5mm wewnętrzny hexagon |
SPMB8 |
SPMB10 |
SPMB12 |
SPMB14 |
|
3,7mm |
4,8mm |
3,0mm wewnętrzny oktagon |
SPB8 |
SPB10 |
SPB12 |
SPB14 |
|
4,8mm |
4,8mm |
3,0mm wewnętrzny oktagon |
SPWB8 |
SPWB10 |
SPWB12 |
SPWB14 |
Właściwości
Właściwości Fixture Mount
Każdy implant Swiss Plus sprzedawany jest łącznie z trójfunkcyjnym Fixture Mount oraz 2 mm śrubą zamykającą.
Fixture mount jest idealnym narzędziem do pobrania wycisku w czasie zabiegu chirurgicznego.

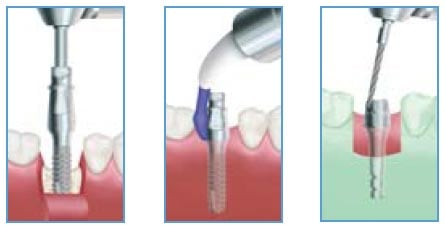

Funkcje Fixture Mount:
1. Przenośnik implantu. Fabrycznie implant pakowany jest wraz z Fixture Mount i za jego pośrednictwem wkręcany (jest to jedna z opcji wszczepiania implantu)
2. Transfer wyciskowy. Fixture mount może być użyty jako transfer przy pobieraniu wycisków metodą łyżki otwartej. Kształt Fixture mount pozwala na uzyskanie pionowej retencji w wycisku.
3. Łącznik. Wykonany ze stopu tytanu Fixture Mount może zostać wykorzystany, po oszlifowaniu, do przygotowania korony tymczasowej przy odbudowach cementowanych jak i przykręcanych. Specjalnie nadany kształt łącznika, nacięcia/ rowki ułatwiają skracanie długości, opracowanie transferu dla optymalnego dopasowania. Przy wykorzystaniu Fixture Mount można utworzyć właściwy dla danego przypadku profil tkanki miękkiej. W systemie Swiss Plus Fixture Mount może również służyć jako łącznik ostateczny.
Chirurgia
Kaseta chirurgiczna- Kaseta chirurgiczna zawiera:
- zestaw wierteł o 2 długościach i stopniowo wzrastających średnicach
- narzędzia ręczne i na kątnicę do osadzania wszczepów
- grzechotkę, raczę
- wkrętak do ręcznej instalacji implantów w przednim odcinku szczęki
- narzędzie do rozłączania zaklinowanych łączników protetycznych
Instrumenty rozmieszczone są ergonomicznie, w oznakowanych kodami miejscach. Kaseta posiada również przegródkę na dodatkowe narzędzia. Kaseta przystosowana jest do sterylizacji razem z narzędziami.

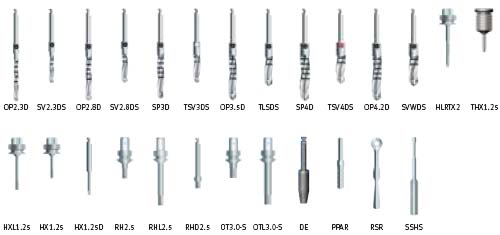

Wyposażenie kasety Swiss Plus

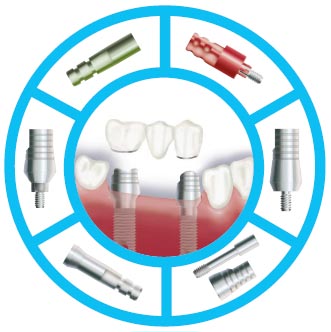

Protetyka system SwissPlus
Szeroki asortyment komponentów protetycznych systemu SwissPlus zapewnia dogodne rozwiązanie dla każdego przypadku odbudowy protetycznej na wszczepionym implancie.
Swiss Plus oferuje dwie platformy protetyczne i wybór komponentów gwarantujący wszechstronność i estetykę.
Platformy protetyczne:
- implanty stożkowe:
3,8mm (wewnętrzny hex) dla implantów o średnicy 3,7mm
4,8mm (wewnętrzny oktagon) dla implantów: 3,7 oraz 4,8mm
- implanty proste:
4,8mm (wewnętrzny oktagon) dla implantów: 4,1 oraz 4,8mm
Komponenty do prac cementowanych
|
Łącznik prosty
|
|
|
Łącznik prosty, wąski
|
|
Łącznik kątowy 20°
|

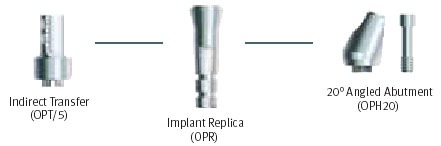

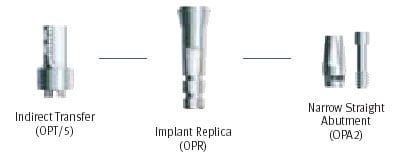

Odbudowa przy użyciu łączników do prac cementowanych – schemat:
Komponenty do prac indywidualnych
|
Łącznik indywidualny złoty
III. dla zastosowań do prac pojedynczych (posiadają zewnętrzny hex, element antyrotacyjny)
|

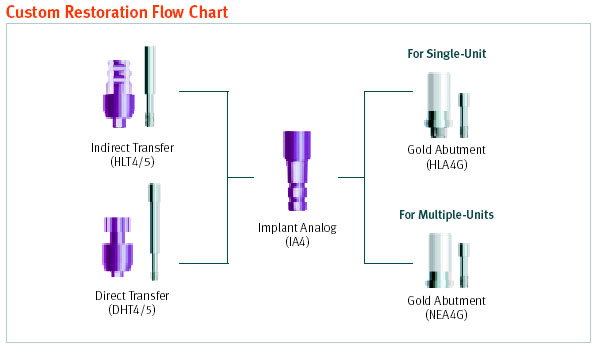

Odbudowa przy użyciu łączników indywidualnych – schemat:
Komponenty do prac przykręcanych
|

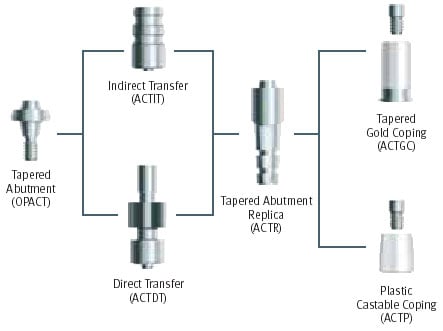

Łącznik stożkowy – schemat Łącznik stożkowy
|
|
|

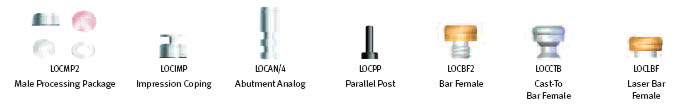

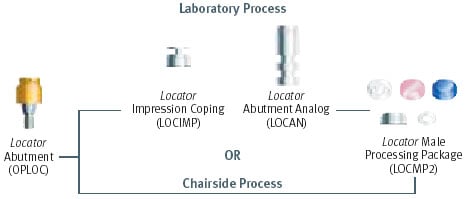

Zatrzask typu Locator – schemat Zatrzask typu Locator
|
|
|

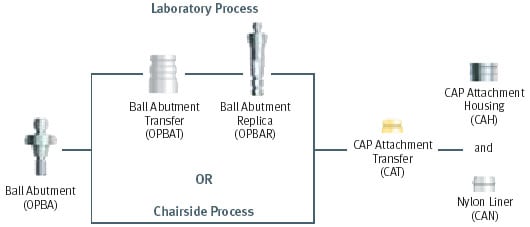

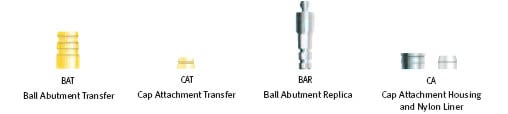

Zatrzask kulowy – schemat: Zatrzask kulowy
|
|
Łącznik stożkowy – schemat
|
|
|
Zatrzask typu Locator – schemat
|
|
|
Zatrzask kulowy – schemat: Zatrzask kulowy
|
Instrumentarium protetyczne
Komponenty protetyczne powinny być przykręcane z określoną siłą do implantu, co zapewnia trwałość i żywotność łączników.
Niezbędne narzędzia do ostatecznego przym
Mocowania łączników:
|
klucz dynamometryczny 20 lub 30Ncm |
 |
|
śrubokręt do klucza dynamometrycznego występuje w wersji krótkiej i długiej |
 |
|
trzyelementowy klucz do łączników typu Locator |
brak zdjęcia |
|
klucz do łączników typu Locator, do klucza dynamometrycznego;występuje w wersji krótkiej (15mm) i długiej (21mm) |
brak zdjęcia |
|
uchwyt do łączników |
 |
|
kaseta protetyczna |
 |
|
śrubokręt stożkowy, ręczny, hexwystępuje w wersji krótkiej (23mm) i długiej (27mm).wchodzi w skład kasety chirurgicznej |
 |
|
śrubokręt, hex występuje w wersji krótkiej (17mm) i długiej (22mm).wchodzi w skład kasety chirurgicznej |
 |
|
śrubokręt do rozdzielania Fixture-Mount od implantuwchodzi w skład kasety chirurgicznej |
 |
